Jobsheet 8 ( Konfigurasi Hotspot pada Mikrotik )

Nama : Syahrul Sidik	Konfigurasi Hotspot pada Mikrotik	Tanggal : 15/10/2015
Kelas : XII TKJ 2		SK/KD :
No. JobSheet : 08		Guru : Bang Maman

I. Topologi yang digunakan

II. Tujuan
Siswa diharapkan bisa membuat hotspot dengan router mikrotik

III. Pendahuluan
Hotspot adalah layanan internet tanpa kabel yang menggunakan teknologi Wi-Fi (802.11b). Wi-Fi (Wireless Fidelity) adalah istilah populer untuk jaringan wireless (tanpa kabel) dengan frekuensi tinggi/. Teknologi Wi-Fi 802.11b menggunakan frekuensi 2.4 GHz yang mempunyai kecepatan hingga 11 MBps.

IV. Alat dan Bahan
1. PC/Laptop
2. Aplikasi gns3
3. Mikrotik
4. Win. Xp
5. Winbox

V. Langkah Kerja
1. Buka aplikasi gns3 lalu buat topologi seperti gambar diatas lalu jalankan
2. Buka winbox pada Win Xp lalu konfigurasikan

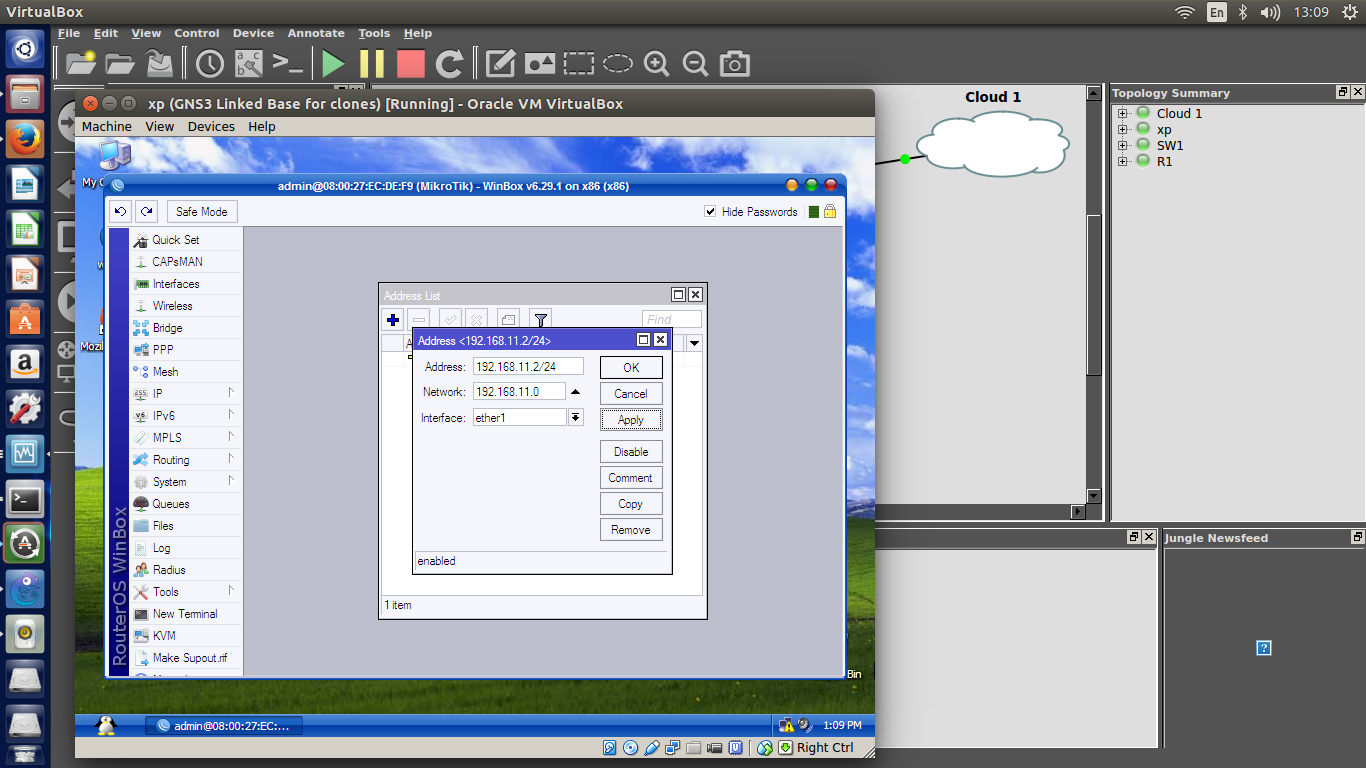

3. tambahkan IP Adrress
    192.168.11.2/24 ether1
    192.168.100.1/24 ether2

4. Tambahkan DNS yaitu 8.8.8.8 dan 8.8.4.4

5. Tambahkan ip firewall -> NAT
    src.nat
    src. Address 192.168.100.0/24
    out. interface ether1
    action masquerade

6. Tambahkan ip route
    gateway : 192.168.11.1

7. Tambahkan IP -> Hotspot
    Hotspot setup
    Hotspot Interface : ether2
    Address pool : 192.168.100.2-192.168.100.50
    Dns server : 8.8.8.8
                         8.8.4.4
    Create local hotspot user : admin dan password





VI. Hasil kerja
jika sudah selesai konfigurasi maka client akan mendapatkan ip dhcp secara otomatis

buka browser lalu ketik dipencarian 192.168.100.1/login

 lalu masukkan id user dan passwordnya



 setelah login kita akan bisa internetan dan juga bisa mengeping 8.8.8.8

VII. Kesimpulan
konfigurasi hotspot ini mudah tapi jika dikerjakan dengan tidak teiti maka konfigurasinya tidak akan sempurna
